Documentação de software

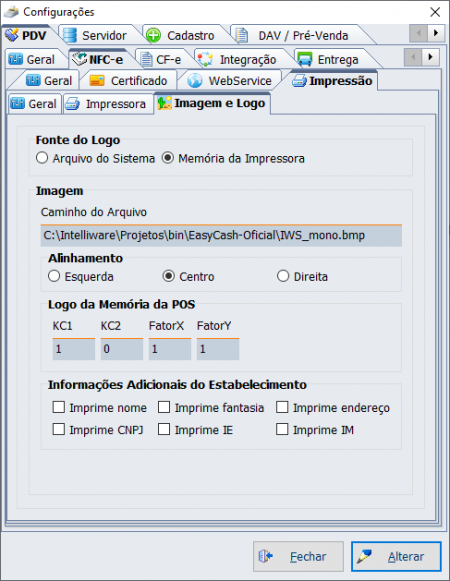

Foi criado no EasyCash a seguinte aba:

Ao clicar em alterar, teremos:

Existe dois modos de imprimir o logo nos relatórios da POS. Utilizando um arquivo do sistema ou gravando o logo dentro da POS e depois acessando o mesmo e imprimindo.

Os valores de KC1(Keycode 1) e KC2(Keycode 2) são os endereços onde está gravado o logo dentro da impressora POS. Utiliza a tabela ASCII para representar, logo 48 = 0(zero) para Elgin. Para a Bematech deve-se utilizar 1 e 0 para habilitar o modo legado de gravação.

O FatorX é para imprimir o logotipo reduzido ou 2 para expandido na largura e o FatorY é utilizado regular a altura, sendo variável em 1 e 2.

Para esta tarefa foram criadas as configurações:

• 8207 - NFC: Impressão - Logomarca
• 14607 - NFCeSAT: Impressão - Logomarca - KC1KC2FXFY
• 14707 - NFCeSAT: Impressão - Logomarca - Adicional
• 14807 - NFCeSAT: Impressão - Logomarca - Fonte
• 14907 - NFCeSAT: Impressão - Logomarca - Alinhamento

O alinhamento somente é válido para quando for arquivo do sistema, quando o logo estiver gravado na memória, o posicionamento é definido pelo equipamento.

Foi criada também uma configuração para definir a montagem do cabeçalho nos relatórios, conforme a imagem:

Caso, além do logotipo o cliente queira alguma outra informação a ser impressa no cabeçalho, basta retirar a seleção ou selecionar conforme a necessidade.

Nesta tela, vale ressaltar que o primeiro botão Imprimir, imprime o logo em arquivo selecionado.

No agrupamento Logo da Memória da POS, temos também:

Imprimir: Imprime o logo gravado na memória da POS nas posições KC1 e KC2.
Gravar Logo: Grava o logo na memória da POS nas posições KC1 e KC2.
Apagar Logo: Apaga o logo da memória da POS nas posições KC1 e KC2.

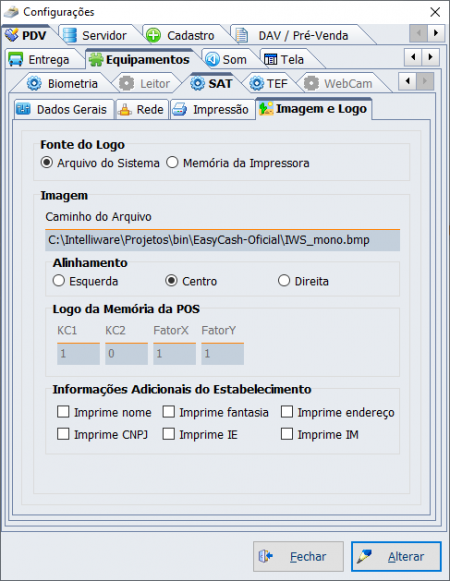

Na tela de Configurações, pode-se acessar as configurações para o SAT, conforme a imagem:

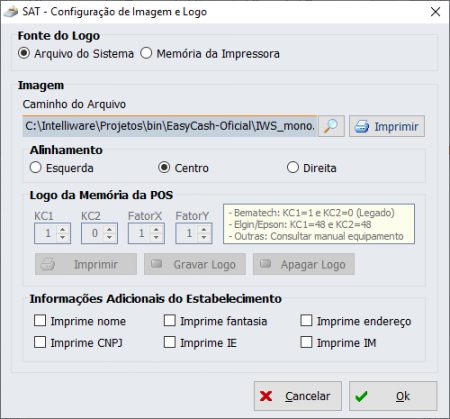

Ao clicar em Alterar, teremos:

Utiliza as seguintes configurações:

• 14607 - NFCeSAT: Impressão - Logomarca - KC1KC2FXFY
• 14707 - NFCeSAT: Impressão - Logomarca - Adicional
• 14807 - NFCeSAT: Impressão - Logomarca - Fonte
• 14907 - NFCeSAT: Impressão - Logomarca - Alinhamento
• 15107 - SAT: Impressão - Logomarca

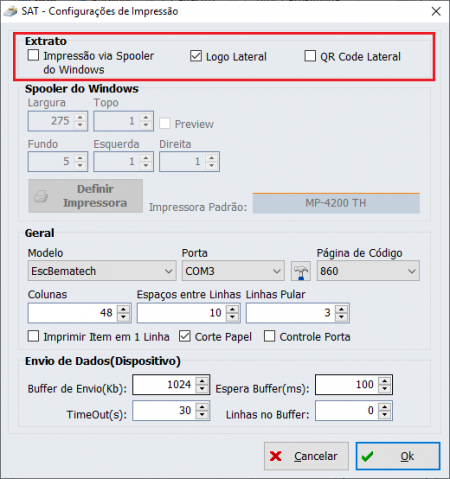

Lembrando que para o módulo SAT existe duas outras configurações, conforme a imagem abaixo:

O logo utilizado nos testes(POS Bematech e Elgin) possui as seguintes características:

O ESC/POS só aceita o logotipo proveniente da memória da impressora POS, logo, foi desabilitada a opção de arquivo para este caso.

• Bematech MP-4200 TH (KC1 = 1 e KC2 = 0)
• Sweda Si300 (KC1 = 1 e KC2 = 0)
• Elgin i9 (KC1 = 48 e KC2 = 48)
• Print iD Touch (KC1 = 48 e KC2 = 48)
